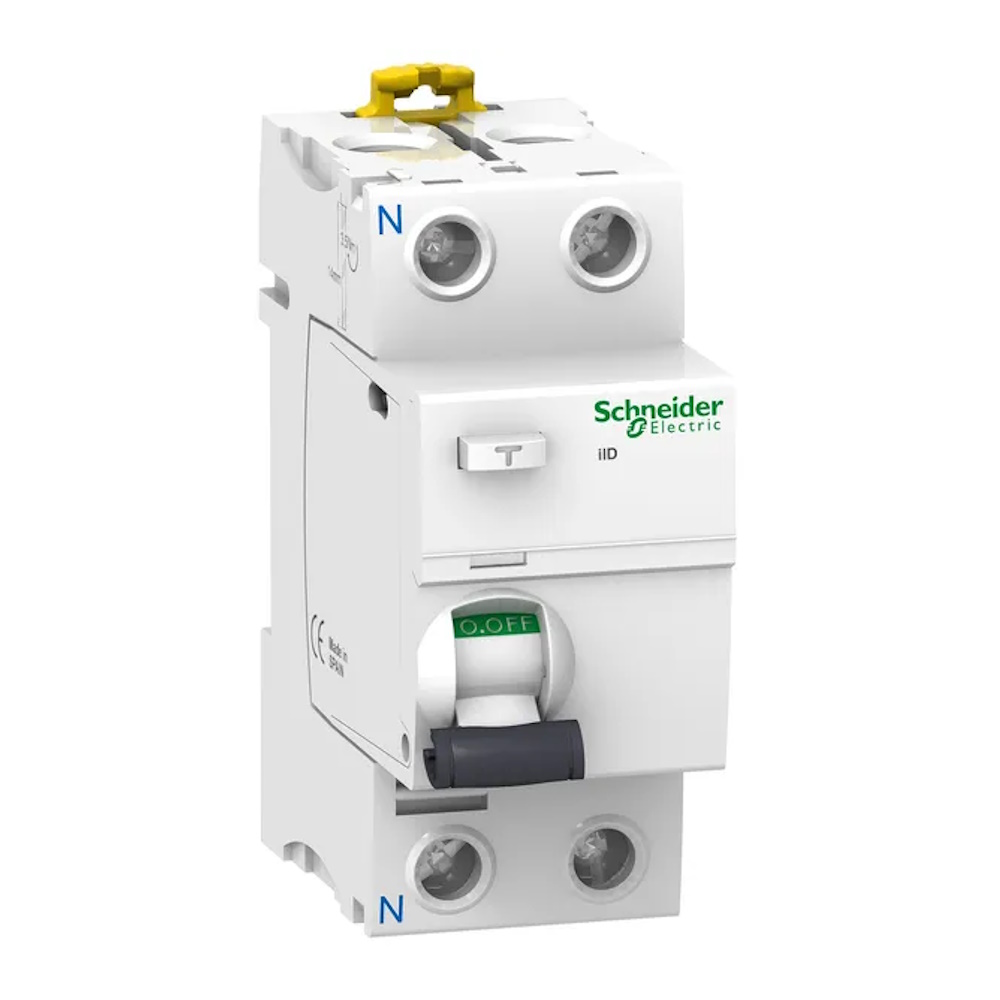

Restströmsbrytare Acti9 iID 2Poler 63A 230V 300mA IP20 Schneider Electric

Beskrivning

Denna Acti9 iID är en modulär och pålitlig jordfelsbrytare (RCCB). Det är en 2P brytare med 63A In märkström, 300mA jordfelskänslighet och A-SI typ skyddsklass. Denna produkt skyddar mot elektriska stötar genom indirekt kontakt och brandrisker. Den utför funktionen att koppla bort elektriska kretsar i händelse av jordfel. Dess unika Visitrip-indikator minskar ingreppstiden genom att visa den felaktiga enheten med en mekanisk indikator på framsidan. Den här produkten har också ett VisiSafe-fönster med en grön remsa på växeln som indikerar full öppning av stolparna vilket möjliggör underhåll nedströms. Denna produkt är kompatibel med EN/IEC 61008-1-standarden. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 1500A. Den (Inc/IΔc) villkorade märkströmmen för kortslutning är 10kA. Den har en elektrisk uthållighet som går upp till 15 000 cykler och en mekanisk uthållighet som går upp till 20 000 cykler. Ue-driftspänningen är 220VAC till 240VAC. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 6kV. Frekvensen är 50Hz eller 60Hz. Den är monterbar på DIN-skena. Bredden i 9 mm delning är 4. Enligt IEC 60529-standarden är skyddsgraden IP20 och IP40 i kapslingen. Drifttemperaturen är från -25°C till 60°C. Förvaringstemperaturen är från -40°C till 85°C.

Teknisk Information

• Monteringssätt: DIN-skena
• Spänningstyp: AC
• Inbyggnadsdjup: 44 mm
• Märkström: 63 A
• Märkspänning: 230 V
• Märkisolationsspänning Ui: 500 V
• Antal stolpar: 2
• Märkfelström: 300 A
• Läckströmstyp: A
• Selektivt skydd: Ja
• Kortslutningsbrytningskapacitet (Icw): 1,5 kA
• Överspänningsströmkapacitet: 3 kA
• Föroreningsgrad: 3
• Bredd i antal modulavstånd: 2
• Kort tids försenad utlösning: Ja
• Explosionssäker: Nej
• Frekvens: 50/60 Hz
• Kapslingsgrad (IP): IP20
• Anslutbar ledartvärsnitt massiv kärna: 1-35 mm²
• Anslutbar ledartvärsnitt flertrådig: 1-25 mm²
• Med förreglingsanordning: Ja
• Omgivningstemperatur under drift: -25-60 °C
• Ytterligare utrustning möjlig: Ja
• Märkimpulsmotståndsspänning Uimp: 6 kV

Specifications

• Färg: Vit (RAL9003)
• Mått (BxHxD): 36x91x73,5 mm
